FH17

60 Hz

Pompes de surpression FH17

Pompes de surpression
TH et FH assurent, grâce à leurs roues fermées, un très bon degré de rendement hydraulique.
De ce fait, les types TH permettent d'obtenir des hautes pressions à des profondeurs d'immersion réduites.
Les pompes de la série FH sont conçues pour augmenter la pression sur les centrales de lubrification ou en aval de pompes déjà installées (pression d'entrée jusqu'à 26 bars).Pour des applications spéciales, les pompes sont disponibles avec un convertisseur de fréquence intégré (≤ 7,5 kW).
Voir aussi informations techniques pilotage/réglage.



Roues fermées

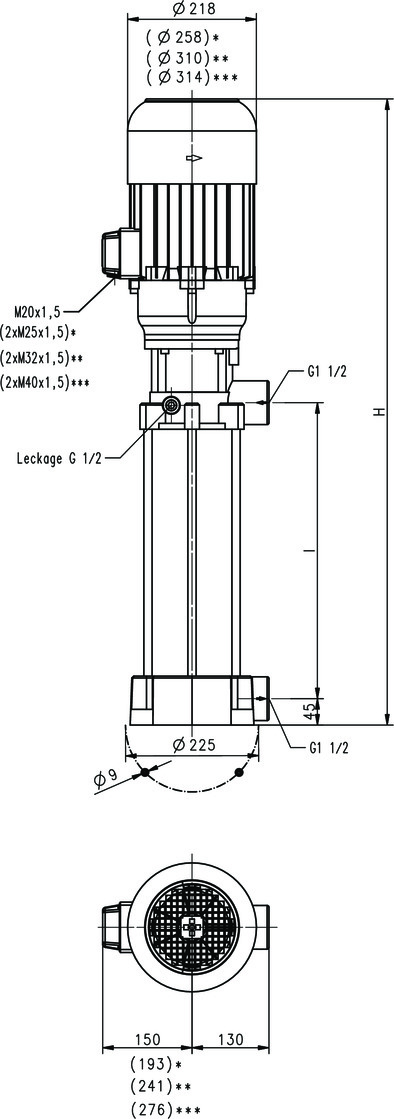

Dessin technique


FH17

Pompes de surpression - FH17



FH1702...1711
*) Dim. (S)TH1704...1705**) Dim. FH1706...1708***) Dim. (S)TH1709...1711


Caractéristique hydraulique


yaxis FH17
xaxis

Pompes de surpression - FH17

yaxis FH17
xaxis

Applications

Liquides refoulésEaux industrielles
Emulsions de refroidissement
Huiles de coupe et de refroidissement
Viscosité cinématique...25 mm²/s (25 cSt)
Température0...80° C

Exécution











Corps de pompeFonte grise
CouvercleFonte grise
RouesAcier au CrNi
ArbreAcier au CrNi
DiffuseursAcier au CrNi
Anneau de glissementSiC
Anneau toriqueViton
Niveau de pression acoustique 74 dBA (FH1702...FH1703B)
77 dBA (FH1704...FH1705B)
79 dBA (FH1706...FH1708B)
81 dBA (FH1709...FH1711B)


Type Débit /
hauteur
mano-
métrique
Hau-
teur
Lon-
gueur
Poids   Puissance Tension
3 ~
Fré-
quen-
ce
Cou-
rant
Nom-
bre
de
tours
l/min /m H mm l mm kg kW V Hz A 1/min
FH1702B18    cad 300/37 741 212 60,0 3,8 460 60
6,4
3520
FH1703B28    cad 300/58 867 308 66,0 5,75 460 60
9,5
3520
FH1704B28    cad 300/80 943 308 91,0 8,6 460 60
13,7
3550
FH1705B38    cad 300/99 1040 404 120,0 10,3 460 60
15,8
3550
FH1706B38    cad 300/118 1048 404 123,0 12,6 460 60
19,5
3560
FH1707B47    cad 300/140 1144 500 126,0 15,0 460 60
23,6
3560
FH1708B47    cad 300/160     128,0


FH1709B57    cad 300/180 1545 596 154,0 17,3 460 60
27
3555
FH1710B57    cad 300/200 1594 596 173,0 21,3 460 60
32
3555
FH1711B66    cad 300/219 1690 692 175,0
