Pompes plongeantes STH28
Pompes plongeantes
STH assurent, grâce à leurs roues fermées, un très bon degré de rendement hydraulique. De ce fait, les types STH permettent d'obtenir des hautes pressions à des profondeurs d'immersion réduites.
Pour des applications spéciales, les pompes sont disponibles avec un convertisseur de fréquence intégré. Voir aussi informations techniques pilotage/réglage.
Augmentation de la profondeur d'immersion possible. Voir informations techniques pompes à moyenne pression.
Roues fermées
Instructions de service
Informations techniques

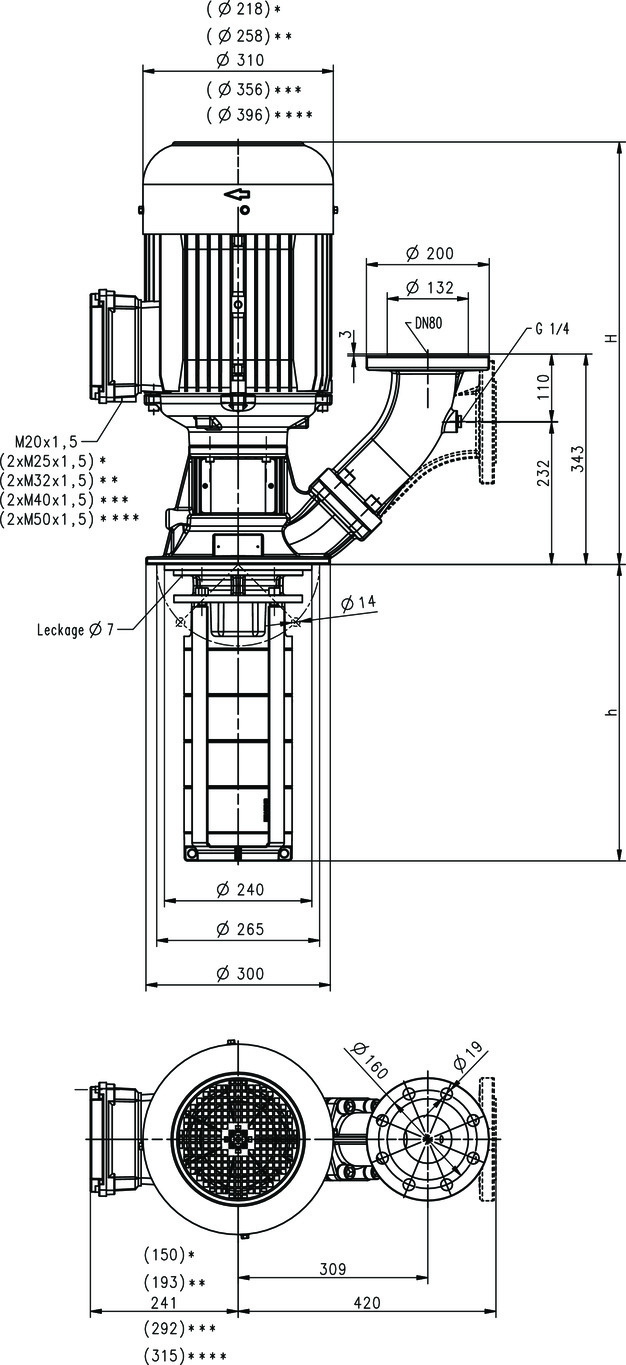

Dessin technique
Pompes plongeantes - STH28
STH28
Applications
| Viscosité cinématique | Viscosité plus élevée sur demande |
| Température | 0...80° C |
Exécution
| Corps de pompe | Fonte grise |
| Couvercle | Fonte grise |
| Roues | Acier au CrNi |
| Arbre | Acier au CrNi |
| Diffuseurs | Acier au CrNi |
| Anneau de glissement | SiC |
| Anneau torique | Viton |
| Niveau de pression acoustique | 71 dBA (STH2801-1...STH2801-0A) 74 dBA (STH2802-2...STH2802-0A) 78 dBA (STH2803-2...STH2805-0A) |

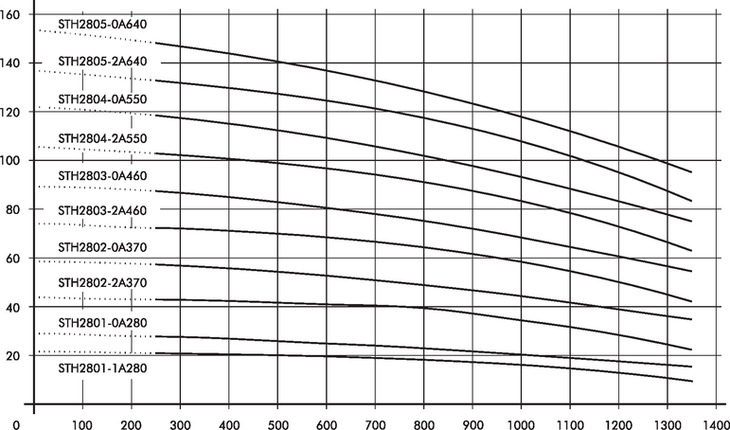

| Type | Débit / hauteur mano- métrique |
Hau- teur |
Profon- deur d'immer- sion |
Poids | Puissance | Tension 3 ~ |
Fré- quen- ce |
Cou- rant |
Nom- bre de tours |
||||||||
| l/min /m | H mm | h mm | kg | kW | V | Hz | A | 1/min | |||||||||
STH2801-1A280  |
1200/13 | 601 | 272 | 89,0 | 5 | 220-240 | 50 |
|
2920 | ||||||||
| 380-415 | 50 |
|
2920 | ||||||||||||||
| STH2801-0A280 |
1200/18 | 601 | 272 | 89,0 | 5,5 | 220-240 | 50 |
|
2915 | ||||||||
| 380-415 | 50 |
|
2915 | ||||||||||||||
| STH2802-2A370 |
1200/28 | 680 | 362 | 129,0 | 9 | 380-415 | 50 |
|
2955 | ||||||||
| STH2802-0A370 |
1200/39 | 688 | 362 | 151,0 | 11 | 380-415 | 50 |
|
2960 | ||||||||
| STH2803-2A460 |
1200/50 | 988 | 452 | 213,0 | 15 | 380-415 | 50 |
|
2948 | ||||||||
| STH2803-0A460 |
1200/61 | 1042 | 452 | 229,0 | 18,5 | 380-415 | 50 |
|
2947 | ||||||||
| STH2804-2A550 |
1200/73 | 1046 | 542 | 277,0 | 22 | 380-415 | 50 |
|
2961 | ||||||||
| STH2804-0A550 |
1200/83 |
|
|||||||||||||||
| STH2805-2A640 |
1200/95 | 1148 | 632 | 367,0 | 30 | 380-415 | 50 |
|
2969 | ||||||||
| STH2805-0A640 |
1200/106 |
|
|||||||||||||||
