Bombas de aumento de presión en línea IH17
Bombas de aumento de presión en línea
son bombas centrífugas multietapa con puertos de succión y descarga dispuestos en el mismo eje (en línea). Funcionan con rodetes cerrados, logrando un rendimiento hidráulico óptimo con baja potencia del motor. Las bombas en línea de este diseño no son autocebantes.
Al tener puertos de succión y descarga, las bombas pueden instalarse en tuberías horizontales o conectarse directamente al tanque.
Las bombas de la serie IH son adecadas, por ejemplo, para suministrar refigerante a herramientas refrigeradas internamente.
Para obtener más información, consulte la información técnica de las bombas de media presión.
Rodetes cerrados
Manual de instrucciones
Información técnica

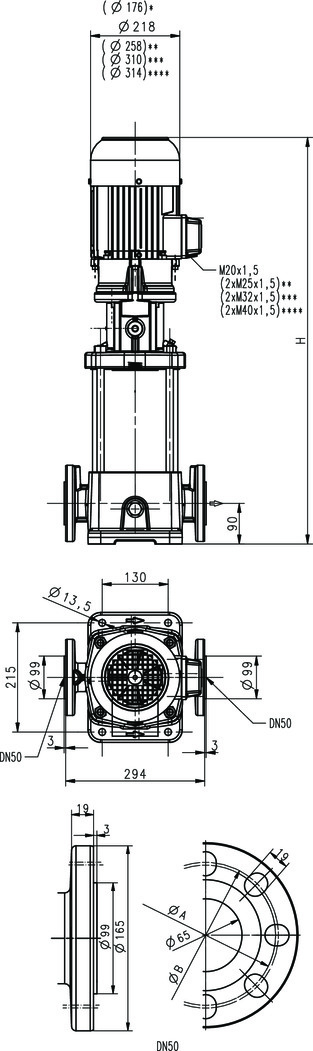

Dibujo técnico

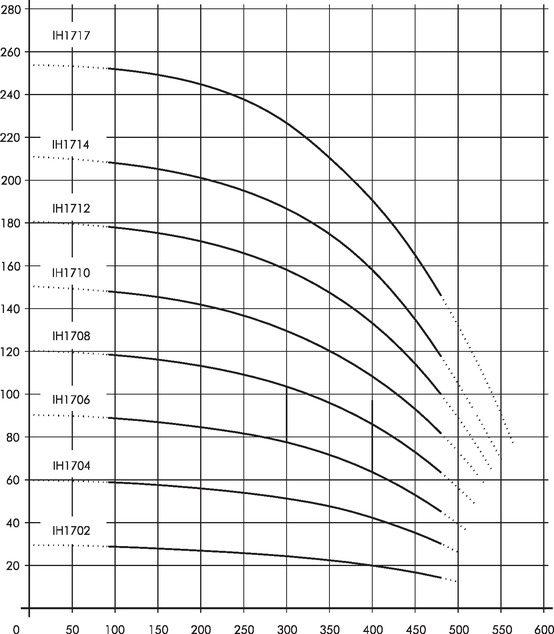

Bombas de aumento de presión en línea - IH17
IH1702...1717
Campo de
aplicación
| Líquidos de bombeo | Aguas industriales Emulsiones refrigerantes Aceites refrigerantes o para cuchillas de corte |
| Viscosidad cinemàtica | ...25 mm²/s (25 cSt) A petición |
| Temperatura de bombeo | 0...80° C |
Ejecución
| Cuerpo de bomba | fundición gris |
| Tapa de conexión | fundición gris |
| Tapa de la carcasa | fundición gris |
| Rodetes | acero CrNi |
| Eje | acero CrNi |
| Difusores | acero CrNi |
| Junta de anillo deslizante | SiC |
| Juntas toroidales | Viton |
| Bajo petición: | |
| Tapa de conexión | acero CrNi |
| Tapa de la carcasa | acero CrNi |
| Presión acústica | 63 dBA (IH1702) 71 dBA (IH1704) 74 dBA (IH1706...IH1712A) 78 dBA (IH1714...IH1717A) |
| Tipo | Caudal de altura mano- mé- trica |
Medida | Peso | Potencia | Tensión 3 ~ |
Fre- cuen- cia |
Co- rrien- te |
Núm. de revo- luci- ones |
|||||||||
| l/min /m | H mm | kg | kW | V | Hz | A | 1/min | ||||||||||
IH1702A33  |
300/24 | 945 | 56,0 | 2,2 | 220-240 | 50 |
|
2890 | |||||||||
| 380-415 | 50 |
|
2890 | ||||||||||||||
| IH1704A33 |
300/51 | 1014 | 76,0 | 5 | 220-240 | 50 |
|
2920 | |||||||||
| 380-415 | 50 |
|
2920 | ||||||||||||||
| IH1706A33 |
300/77 | 1094 | 107,0 | 7,5 | 380-415 | 50 |
|
2950 | |||||||||
| IH1708A52 |
300/103 | 1286 | 123,0 | 9 | 380-415 | 50 |
|
2955 | |||||||||
| IH1710A52 |
300/130 | 1294 | 146,0 | 11 | 380-415 | 50 |
|
2960 | |||||||||
| IH1712A72 |
300/157 | 1486 | 155,0 | 13 | 380-415 | 50 |
|
2960 | |||||||||
| IH1714A72 |
300/186 | 1840 | 190,0 | 18,5 | 400 | 50 |
|
2955 | |||||||||
| IH1717A86 |
300/227 | 1984 | 200,0 |
|
|||||||||||||
