直连增压泵 IH17
直连增压泵
是多级离心泵，其吸入口和出水口布置在同一轴线上（直连）。它们采用封闭式叶轮运行，以低电机功率实现最佳液压性能。这种设计的直连泵无自吸功能。
泵具有相对的吸入口和出水口，可以安装在水平管道中或直连到水箱。
例如，IH系列泵适用于为内部冷却的刀具供应冷却液。
如需更多信息，请参阅中压泵的技术信息。
封闭式叶轮
技術製圖

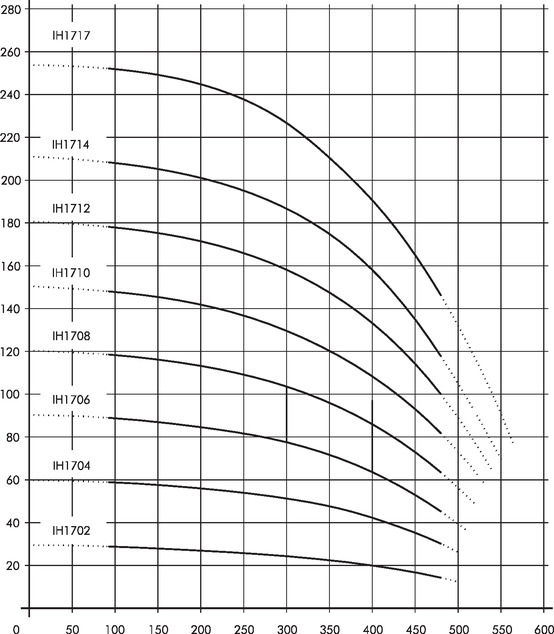

直连增压泵 - IH17
IH1702...1717
应用
| 流体类型 | 工业水 冷却液 冷却/切削油 |
| 流动黏度 | ...25 mm²/s (25 cSt) 请洽询 |
| 工作温度 | 0...80° C |
结构
| 泵体 | 铸铁 |
| 连接端盖 | 铸铁 |
| 泵盖 | 铸铁 |
| 叶轮 | CrNi合金钢 |
| 轴 | CrNi合金钢 |
| 扩散器 | CrNi合金钢 |
| 机械密封 | SiC |
| O型圈 | Viton |
| 可选： | |
| 连接端盖 | CrNi合金钢 |
| 泵盖 | CrNi合金钢 |
| 噪音等级 | 63 dBA (IH1702) 71 dBA (IH1704) 74 dBA (IH1706...IH1712A) 78 dBA (IH1714...IH1717A) |
| 型号 | 流量 在某个 扬程下 |
高度 | 重量 |
功率 | 电压 3 ~ |
频率 |
电流 | 转速 | |||||||||
| l/min /m | H mm | kg | kW | V | Hz | A | 1/min | ||||||||||
IH1702A33  |
300/24 | 945 | 56.0 | 2.2 | 220-240 | 50 |
|
2890 | |||||||||
| 380-415 | 50 |
|
2890 | ||||||||||||||
| IH1704A33 |
300/51 | 1014 | 76.0 | 5 | 220-240 | 50 |
|
2920 | |||||||||
| 380-415 | 50 |
|
2920 | ||||||||||||||
| IH1706A33 |
300/77 | 1094 | 107.0 | 7.5 | 380-415 | 50 |
|
2950 | |||||||||
| IH1708A52 |
300/103 | 1286 | 123.0 | 9 | 380-415 | 50 |
|
2955 | |||||||||
| IH1710A52 |
300/130 | 1294 | 146.0 | 11 | 380-415 | 50 |
|
2960 | |||||||||
| IH1712A72 |
300/157 | 1486 | 155.0 | 13 | 380-415 | 50 |
|
2960 | |||||||||
| IH1714A72 |
300/186 | 1840 | 190.0 | 18.5 | 400 | 50 |
|
2955 | |||||||||
| IH1717A86 |
300/227 | 1984 | 200.0 |
|
|||||||||||||
