直连增压泵 IH14
直连增压泵
是多级离心泵，其吸入口和出水口布置在同一轴线上（直连）。它们采用封闭式叶轮运行，以低电机功率实现最佳液压性能。这种设计的直连泵无自吸功能。
泵具有相对的吸入口和出水口，可以安装在水平管道中或直连到水箱。
例如，IH系列泵适用于为内部冷却的刀具供应冷却液。
如需更多信息，请参阅中压泵的技术信息。
封闭式叶轮
技術製圖

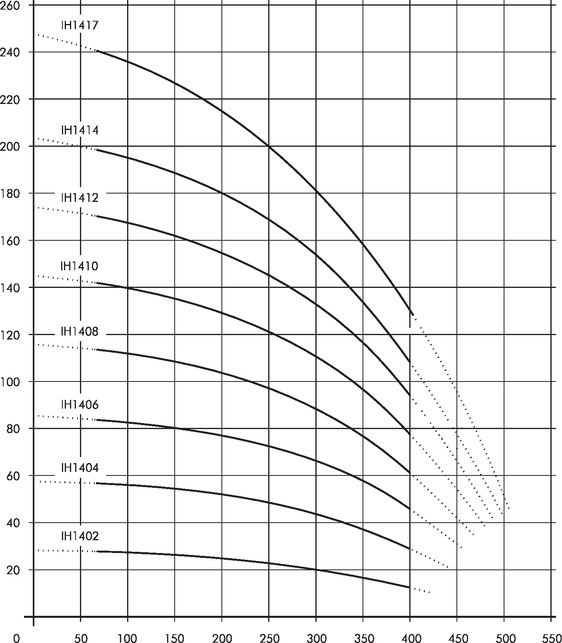

直连增压泵 - IH14
IH1402...1417
应用
| 流体类型 | 工业水 冷却液 冷却/切削油 |
| 流动黏度 | ...25 mm²/s (25 cSt) 请洽询 |
| 工作温度 | 0...80° C |
结构
| 泵体 | 铸铁 |
| 连接端盖 | 铸铁 |
| 泵盖 | 铸铁 |
| 叶轮 | CrNi合金钢 |
| 轴 | CrNi合金钢 |
| 扩散器 | CrNi合金钢 |
| 机械密封 | SiC |
| O型圈 | Viton |
| 可选： | |
| 连接端盖 | CrNi合金钢 |
| 泵盖 | CrNi合金钢 |
| 噪音等级 | 63 dBA (IH1402) 71 dBA (IH1404...IH1406A) 74 dBA (IH1408...IH1414A) 78 dBA (IH1417...IH1417A) |
| 型号 | 流量 在某个 扬程下 |
高度 | 重量 |
功率 | 电压 3 ~ |
频率 |
电流 | 转速 | |||||||||
| l/min /m | H mm | kg | kW | V | Hz | A | 1/min | ||||||||||
IH1402A33  |
250/21 | 913 | 52.0 | 1.7 | 220-240 | 50 |
|
2890 | |||||||||
| 380-415 | 50 |
|
2890 | ||||||||||||||
| IH1404A33 |
250/48 | 984 | 69.0 | 3.3 | 220-240 | 50 |
|
2930 | |||||||||
| 380-415 | 50 |
|
2930 | ||||||||||||||
| IH1406A33 |
250/74 | 1014 | 77.0 | 5 | 220-240 | 50 |
|
2920 | |||||||||
| 380-415 | 50 |
|
2920 | ||||||||||||||
| IH1408A52 |
250/98 | 1286 | 117.0 | 7.5 | 380-415 | 50 |
|
2950 | |||||||||
| IH1410A52 |
250/120 | 1286 | 124.0 | 9 | 380-415 | 50 |
|
2955 | |||||||||
| IH1412A72 |
250/144 | 1486 | 155.0 | 11 | 380-415 | 50 |
|
2960 | |||||||||
| IH1414A72 |
250/170 | 1486 | 156.0 | 13 | 380-415 | 50 |
|
2960 | |||||||||
| IH1417A86 |
250/200 | 1924 | 184.0 | 15 | 400 | 50 |
|
2960 | |||||||||
