50 Hz
螺杆泵 FFS6
螺杆泵
带碳化硅螺杆外壳和高耐磨材质螺杆的高压泵能达到绝对的高压。
Brinkmann 高压螺杆泵的设计是针对抽送经过过滤的润滑性流体，如冷却油和水基冷却液。
高压螺杆泵不适合干运转。
螺杆
FFS6

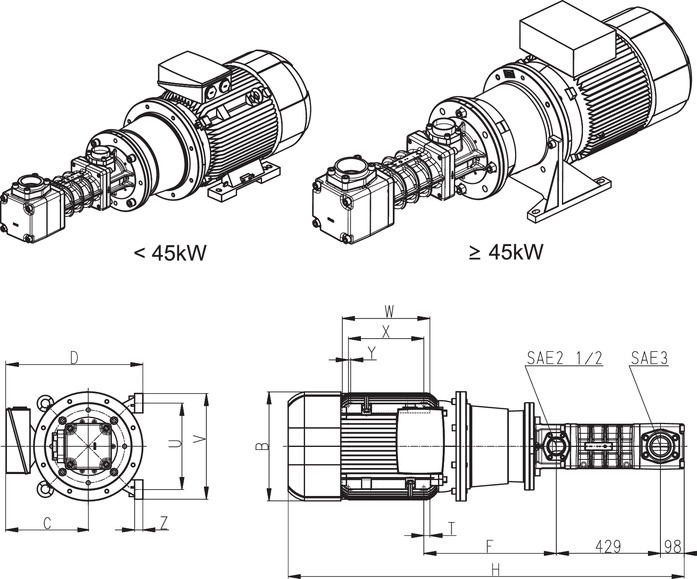

技術製圖
螺杆泵 - FFS6
| 功率 2 极 | 功率 4 极 | B | C | D | F | H | T | U | V | W | X | Y | Z |
| kW | kW | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm |
| - | 7.5 | 262 | 202 | 387 | 242 | 1342 | 22.5 | 265 | 300 | 270 | 225 | 14 | 18 |
| - | 11.0 | 314 | 237 | 472 | 242 | 1414 | 20 | 300 | 350 | 305 | 265 | 18 | 18 |
| 15.0 | - | 314 | 237 | 497 | 242 | 1414 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| - | 15.0 | 314 | 237 | 472 | 265 | 1474 | 20 | 300 | 350 | 305 | 265 | 18 | 18 |
| 18.5 | - | 314 | 237 | 497 | 242 | 1474 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| - | 18.5 | 356 | 286 | 521 | 265 | 1478 | 20 | 300 | 350 | 305 | 265 | 18 | 18 |
| 22.0 | - | 356 | 286 | 546 | 242 | 1474 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| - | 22.0 | 356 | 286 | 521 | 397 | 1508 | 20 | 300 | 350 | 305 | 265 | 18 | 18 |
| 30.0 | - | 396 | 315 | 575 | 265 | 1529 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| - | 30.0 | 396 | 315 | 575 | 417 | 1554 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| 37.0 | - | 396 | 315 | 575 | 265 | 1554 | 25 | 350 | 400 | 350 | 300 | 18 | 20 |
| - | 37.0 | 449 | 338 | 575 | 432 | 1592 | 25 | 400 | 450 | 385 | 335 | 18 | 20 |
| 45.0 | 45.0 | 449 | 338 | 563 | 546 | 1632 | 25 | 356 | 436 | 361 | 311 | 19 | 34 |
| 55.0 | - | 497 | 410 | 660 | 585 | 1691 | 30 | 406 | 490 | 409 | 349 | 24 | 40 |
| 75.0 | - | 551 | 433 | 713 | 622 | 1779 | 55.5 | 457 | 540 | 479 | 368 | 24 | 40 |
| 90.0 | - | 551 | 433 | 713 | 622 | 1889 | 30 | 457 | 540 | 479 | 419 | 24 | 40 |
| 110.0 | - | 616 | 515 | 830 | 638 | 1861 | 60.5 | 508 | 610 | 527 | 406 | 28 | 50 |
应用
| 流动黏度 | 请洽询 |
| 工作温度 | 最高 60 °C 更高温度根据需求 |
| 最大空气含量 | 3-5 vol. % |
| 推荐过滤等级 | 一般加工（车，铣，钻）< 50 µm 研磨和铝件加工 (CBN等) < 20 µm 更多信息，请参考技术信息的机械特性部分。 |
| 流体类型 | 冷却液 冷却/切削油 油 |
结构
| 压力和吸入端壳体 | 铸铁 |
| 螺杆外壳 | 碳化硅一片式, 高耐磨和精加工 |
| 螺杆 | 硬化工具钢， 特殊加工合金； 高耐磨和精加工 |
| 垫圈 | Viton |
| 电机 2 极 转速 2900 min-1 |
电机 4 极 转速 1450 min-1 |
|||||||||||||
| 最大压力 | 流动黏度 | 功率消耗 | 电机 | 重量 |
流动黏度 | 功率消耗 | 电机 | 重量 |
||||||
| 1 mm²/s | 20 mm²/s | 1 mm²/s | 20 mm²/s | 1 mm²/s | 20 mm²/s | 1 mm²/s | 20 mm²/s | |||||||
| 型号 / bar | l/min | l/min | kW | kW | kW | kg | l/min | l/min | kW | kW | kW | kg | ||
| FFS690/ | QTh1)459 | - | - | - | - | QTh1)230 | - | - | - | - | ||||
10  |
445 | 450 | 9.5 | 11.2 | 15.0 | 199 | 216 | 220 | 4.4 | 5.1 | 7.5 | 178 | ||
| 20 |
437 | 445 | 17.1 | 18.8 | 22.0 | 237 | 207 | 216 | 8.3 | 9.0 | 11.0 | 198 | ||
| 30 |
429 | 440 | 24.8 | 26.5 | 30.0 | 291 | 199 | 211 | 12.1 | 12.8 | 15.0 | 215 | ||
| 40 |
421 | 436 | 32.4 | 34.1 | 37.0 | 312 | 191 | 206 | 15.9 | 16.6 | 18.5 | 249 | ||
| 50 |
414 | 432 | 40.1 | 41.8 | 45.0 | 433 | 184 | 202 | 19.7 | 20.4 | 22.0 | 257 | ||
| 60 |
407 | 428 | 47.7 | 49.4 | 55.0 | 508 | 177 | 198 | 23.6 | 24.3 | 30.0 | 307 | ||
| 70 |
401 | 424 | 55.4 | 57.1 | 75.0 | 633 | 171 | 194 | 27.4 | 28.1 | 30.0 | 307 | ||
| 80 |
395 | 420 | 63.0 | 64.7 | 75.0 | 633 | 165 | 190 | 31.2 | 31.9 | 37.0 | 403 | ||
| FFS6120/ | QTh1)612 | - | - | - | - | QTh1)306 | - | - | - | - | ||||
| 10 |
594 | 600 | 12.0 | 13.7 | 18.5 | 209 | 288 | 294 | 5.7 | 6.4 | 7.5 | 178 | ||
| 20 |
584 | 594 | 22.2 | 23.9 | 30.0 | 291 | 278 | 288 | 10.8 | 11.5 | 15.0 | 215 | ||
| 30 |
574 | 588 | 32.4 | 34.1 | 37.0 | 312 | 268 | 282 | 15.9 | 16.6 | 18.5 | 249 | ||
| 40 |
565 | 583 | 42.6 | 44.3 | 55.0 | 508 | 259 | 277 | 21.0 | 21.7 | 30.0 | 307 | ||
| 50 |
557 | 578 | 52.8 | 54.5 | 75.0 | 633 | 251 | 272 | 26.1 | 26.8 | 30.0 | 307 | ||
| 60 |
549 | 573 | 63.0 | 64.7 | 75.0 | 633 | 243 | 267 | 31.2 | 31.9 | 37.0 | 403 | ||
| 70 |
542 | 568 | 73.2 | 74.9 | 90.0 | 713 | 236 | 262 | 36.3 | 37.0 | 45.0 | 438 | ||
| 80 |
533 | 563 | 83.4 | 85.1 | 90.0 | 713 | 227 | 257 | 41.4 | 42.1 | 45.0 | 438 | ||
| FFS6145/ | QTh1)740 | - | - | - | - | QTh1)370 | - | - | - | - | ||||
| 10 |
717 | 725 | 14.1 | 15.8 | 22.0 | 237 | 348 | 355 | 6.8 | 7.5 | 11.0 | 198 | ||
| 20 |
704 | 715 | 26.5 | 28.2 | 37.0 | 312 | 334 | 345 | 12.9 | 13.6 | 15.0 | 215 | ||
| 30 |
692 | 706 | 38.8 | 40.5 | 45.0 | 433 | 322 | 337 | 19.1 | 19.8 | 22.0 | 257 | ||
| 40 |
680 | 698 | 51.1 | 52.8 | 55.0 | 508 | 310 | 328 | 25.3 | 26.0 | 30.0 | 307 | ||
| 50 |
669 | 691 | 63.4 | 65.1 | 75.0 | 633 | 299 | 321 | 31.4 | 32.1 | 37.0 | 403 | ||
| 60 |
658 | 684 | 75.8 | 77.5 | 90.0 | 713 | 288 | 314 | 37.6 | 38.3 | 45.0 | 438 | ||
| 70 |
646 | 676 | 88.1 | 89.8 | 110.0 | 872 | 276 | 306 | 43.8 | 44.5 | 55.0 | 543 | ||
| 80 |
635 | 668 | 100.4 | 102.1 | 110.0 | 872 | 265 | 298 | 49.9 | 50.6 | 55.0 | 543 | ||
1) QTh：理论流量
黏度 > 20 mm2/s 更大功率消耗。
所有6系列螺杆泵的工作流量在 800 l/min 或以上，必须配备进给泵，提供流体至少 1bar 的压力到泵的入口。
