60 Hz
直连增压泵 IH14
直连增压泵
是多级离心泵，其吸入口和出水口布置在同一轴线上（直连）。它们采用封闭式叶轮运行，以低电机功率实现最佳液压性能。这种设计的直连泵无自吸功能。
泵具有相对的吸入口和出水口，可以安装在水平管道中或直连到水箱。
例如，IH系列泵适用于为内部冷却的刀具供应冷却液。
如需更多信息，请参阅中压泵的技术信息。
封闭式叶轮
技術製圖

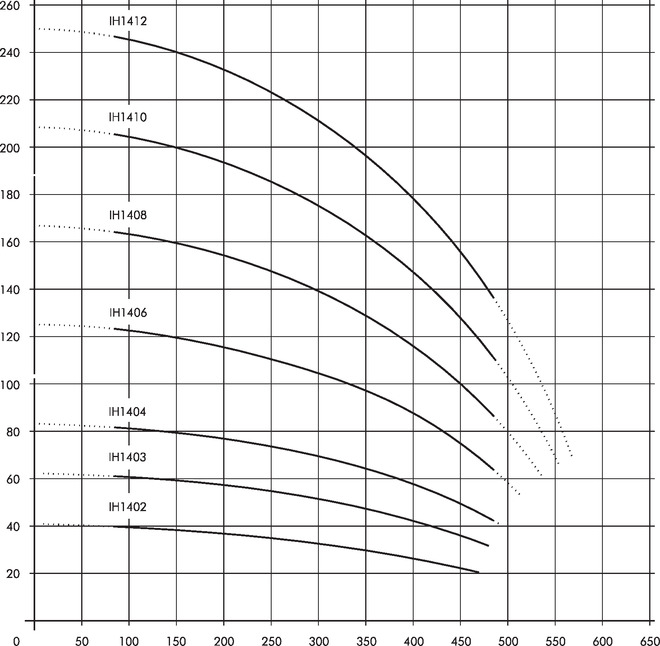

直连增压泵 - IH14
IH1402...1412
应用
| 流体类型 | 工业水 冷却液 冷却/切削油 |
| 流动黏度 | ...25 mm²/s (25 cSt) 请洽询 |
| 工作温度 | 0...80° C |
结构
| 泵体 | 铸铁 |
| 连接端盖 | 铸铁 |
| 泵盖 | 铸铁 |
| 叶轮 | CrNi合金钢 |
| 轴 | CrNi合金钢 |
| 扩散器 | CrNi合金钢 |
| 机械密封 | SiC |
| O型圈 | Viton |
| 可选： | |
| 连接端盖 | CrNi合金钢 |
| 泵盖 | CrNi合金钢 |
| 噪音等级 | 66 dBA (IH1402) 74 dBA (IH1403...IH1404B) 77 dBA (IH1406) 79 dBA (IH1408...IH1410B) 81 dBA (IH1412...IH1412B) |
| 型号 | 流量 在某个 扬程下 |
高度 | 重量 |
功率 | 电压 3 ~ |
频率 |
电流 | 转速 | |||||||||
| l/min /m | H mm | kg | kW | V | Hz | A | 1/min | ||||||||||
IH1402B33  |
250/38 | 945 | 56.0 | 2.94 | 460 | 60 |
|
3480 | |||||||||
| IH1403B33 |
250/58 | 984 | 71.0 | 4.55 | 460 | 60 |
|
3520 | |||||||||
| IH1404B33 |
250/77 | 1014 | 76.0 | 6.3 | 460 | 60 |
|
3510 | |||||||||
| IH1406B33 |
250/111 | 1094 | 107.0 | 8.6 | 460 | 60 |
|
3550 | |||||||||
| IH1408B52 |
250/147 | 1294 | 145.0 | 12.6 | 460 | 60 |
|
3560 | |||||||||
| IH1410B52 |
250/184 | 1294 | 146.0 | 15 | 460 | 60 |
|
3560 | |||||||||
| IH1412B72 |
250/222 | 1771 | 174.0 | 17.3 | 460 | 60 |
|
3555 | |||||||||
